Трубопроводная арматура — Виды и назначение для применения.

  Трубопроводная арматура - это устройства, которые применяются для управления транспортировки рабочей средой по трубным магистралям, её потоками и направлениями. Управление производится изменением размера проходного туннеля, перекрытия потока и так далее. Трубную запорную и регулирующую арматуру устанавливают на трубах водоснабжения и систем отопления, перекачивающих агрегатах и накопительных ёмкостях, их приводят в действие механически и с при помощи электроприводов или пневмоприводов. Арматура подразделяется для регулирования, контроля, запирания и др.

  Понятие запорной арматуры – это трубопроводные элементы, используемые для полной остановки протока по трубным магистралям, исходной рабочей среды. При этом запорное изделие должно полностью обеспечить герметичность от протечек во внешнюю среду, а также в самом запоре. Это запорное оборудование является наиболее распространенной и востребованной частью комплектующих для монтажа системы трубопроводов водоснабжения или для отопления. Благодаря использованию запорки такого вида, добиваются цели полного перекрывания потока жидкости или газа. Отсюда следует, что высокое качество герметичности и срок ресурса служат основными показателями функциональности и длительной работоспособности запирающей трубной арматуры для гидравлических систем. К арматуре такого типа применяют два выражения положения – «открыто» или «закрыто». Средние положения и промежуточные регулирования данным оборудованием не предусматривается.

  Затвор — продукт, в котором закрывающая деталь выглядит в форме шайбы (диска), она вращается на 90 градусов вокруг установочной оси и располагается перпендикулярно трубопроводу. Затворные механизмы управляются механически (вручную) или с помощью электроприводов, последние дистанционно управляются с разными изделиями трубопроводной арматуры. С помощью электропривода появляется возможность управлять затвором установленном в недоступном месте, там где есть опасность нахождения человека и в аварийных ситуациях мгновенно управлять положением затвора. Сегодня, такой запорный элемент как затвор, самый часто используемый в гидравлических системах отопления и водоснабжения.

  Задвижки – это тоже запорные устройства, в которых проточная часть перекрывается поступательным перемещением затворного механизма. Задвижки обладают следующими преимуществами:

• низким сопротивлением протока, если полностью открыта проточная часть,
• отсутствием лабиринтов для потока,
• возможно применение для перекрытия жидкости большой вязкости,
• достаточно небольшое межсоединительное расстояние,
• подача потока возможна в любом направлении.

  Задвижки монтируют на горизонтальных и вертикальных трубопроводах, на горизонтальных маховиком вверх в вертикальном положении шпинделя, а на вертикальных трубопроводах - «плашмя» горизонтальным расположением шпинделя штурвала (рукоятки). Задвижки часто используются на трубопроводах большого диаметра, так как исключают гидроудар жидкости при открывании или закрывании.

  Вентили – это устройства, предназначенные для перекрытия воды, пара и других не агрессивных сред с температурой до +425 градусов. Муфтовые и фланцевые вентили используют на трубопроводах, являются запорными устройствами, они обладают высоким качеством и реализуются по вполне приемлемым ценам. Большое распространение вентили имеют на малых водяных и тепловых трубопроводах.

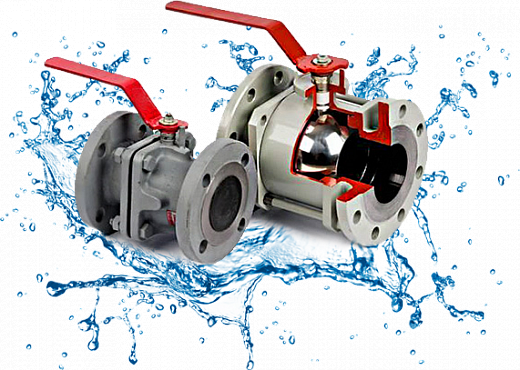

  Шаровой кран — распространенный вид трубного запора, рабочий орган которого имеет форму сферы. Это один из современных и очень востребованный тип запора, который широко применяется на различных магистральных трубопроводах любого назначения. Возможно его использование в виде арматуры регулирующей.

  Запирающим органом шарового крана является сферическая пробка, которая вращается по оси установки и вращается на 90 градусов для закрытия или открытия протока.

  По своему типу краны шаровые делят на часто используемые полнопроходные и полупроходные. Полнопроходным шаровым краном называют тот, у которого проходное отверстие в шаре соответствует внутреннему диаметру соединительной трубы. В такой конструкции гидравлические потери при проходе жидкости сводятся к минимуму. В полупроходном шаровом кране отверстие шара на один размер меньше внутреннего диаметра трубы. Такие полупроходные краны устанавливаются там, где не критична потеря напора.

Присоединения шаровых кранов к трубе осуществляют через фланцевые, приварные, муфтовые или комбинированные соединения.

  Краны шаровые имеют ряд достоинств:

• простая конструкция;
• надёжная и высокая герметичность;
• малые габариты;
• простое устройство внутренней полости без застойных зон для засорения;
• удобное и быстрое управление;
• малое время для исполнения закрытия или открытия;
• применение для самых разнообразных рабочих сред.

  Как недостаток, можно отнести необходимость отступа от стены для поворота консольной ручкой. Этот недостаток можно легко обойти, устанавливая краном с ручкой-барашком («бабочкой» или «бантом»).

  Распространенное применение запорной арматуры подтверждает тот факт, что по умолчанию выражения «запорный», «запорная» не применяют в сочетании с типом арматуры. В обиходе, например не говорят «запорный клапан обратный», «запорный дисковый поворотный затвор» но именно затвор и обратный клапан считаются самыми распространенными типами перекрывающей проток арматуры.

  Регулирующая арматура — это вид трубной арматуры, предназначенной для использования в качестве регулирования рабочих параметров исходной среды. В понимание регулирование параметров входят: расход и напор среды, удержание значений в заданных пределах давления среды, смешивание в необходимых пропорциях различных сред, поддержание заданного уровня некоторые и другие параметры. Реализация функций регулирования осуществляет за счёт конструкции для изменения проходного сечения и создания сопротивления проходу рабочей среды, а также за счет управления оборудованием, нагнетающим и перекачивающим данную рабочую среду.

  В зависимости от характеристик и физических данных рабочей среды (давление, температура, химический состав и др.) к любому отдельно взятому типу регулирования применяются разные требования, это привело к использованию множества конструкций и разработке индивидуальных типов арматуры для регулирования. При проектировании автоматизации предприятий промышленного назначения каждый из элементов регулирования может быть рассмотрен как часть автоматической системы управления для каждого отдельного взятого технологического процесса, проходящий с участием жидкой и газообразной рабочей среды, и регулирующийся под действием получаемой информации от внешних командных источников.

  Сегодня современные системы трубопроводов считаются сложным комплексом сооружений, оснащенных инженерным оборудованием запорного и регулирующего назначения. Любые сбои, в работе которых, ведут к нарушениям необходимого хода технологических процессов, в некоторых случаях могут привести к трудным экономическим и экологическим последствиям.
