Гидравлические разделители (гидрострелки) нужны для согласования разных контуров отопления за счет «смягчения» гидравлической связи котла и отопительных приборов. Коллекторы – устройства для компактного разветвления контуров. Гидроколлекторы объединяют обе функции и служат как для ветвления контуров, так и для их согласования.
   Полный каталог гидравлических коллекторов и разделителей производства компании Север г. Миасс в нашем интернет-магазине.

  Гидравлический разделитель и его применение.

   Одной из важных частей, современной котельной для обогрева жилья, в наше время является такой элемент как гидравлический разделитель для контуров подающего и обратного потока теплоносителя. Планируя строительство уютного дома, закладывают в проект качественную систему обогрева, люди желают получать комфорт и уверенность в безотказности работы источника тепла. В России, с её холодным климатом, уверенность в бесперебойной работе отопления жилища, считается основным фактором, так как поломка или неэффективная отдача от работоспособности всех органов источника тепла, в особенности в зимнее время, приводят к тяжелым последствиям, большим финансовым расходам, излишнему перерасходу топлива и потраченному времени на устранение аварийной ситуации. Поэтому ещё на этапе планирования строительства, необходимо продумать все нюансы будущей эксплуатации котельной для отопления.

  Стоимость необходимого топлива, для получения тепла, неуклонно и постоянно вырастает. И всё больше домовладельцев задумывается о модернизации или возможности строительства новенькой, очень современной котельной комнаты с элементами способными эффективно использовать тепловую энергию, содержащую в себе современные технологии комфорта, автоматики и безопасности. Одним из комплектующих такого уровня считается оборудование для гидрогруппы – это гидравлические стрелки. Является одним из немаловажных элементов для эффективного распределения тепла. Рассмотрим положительные и отрицательные качества применения гидрострелок для отопительной системы.

  Плюсы гидравлических стрелок в системах домового отопления:

  • реализация идеи обвязки котлов в каскад для параллельной работы, от двух и более штук – например, для набора мощности из нескольких аппаратов или для совместной работы источников тепла, работающих на разном топливе.
  • установка котла для работы с несколькими контурами потребления теплоносителя - настенный одноконтурный прибор и подключенных к нему несколько контуров батарейного обогрева, различных контуров типа "теплый пол", присоединение емкостного водонагревателя, контура подогрева бассейна и т.д.
  • установка газового чугунного котла без необходимости контролировать температуру обратки теплоносителя — важный факт, для чугунных котлов, так как если теплоноситель линии подачи значительно горячее обратной линии и составляет более 20С, задняя часть секции теплообменника котла может лопнуть из-за разницы температурных расширений;
  • установка гидроразделителя способствует балансировке нагрузку по всем контурам отопления, упрощает подбор и снижает ошибку выбора насоса. Есть такое понятие — общий расход теплоносителя котлового контура должен быть всегда больше суммарного расхода отопительного контура;
  • весомым значением, использовать гидравлический разделитель, будет независимая и беспрерывное круговое движение отопительной жидкости контура котла, независящее от рабочего состояния моторов контуров отопления, это защищает теплообменники любых котлов от разнотемпературных колебаний при их работе, так как постоянный круговорот по малому кругу теплоносителя снижает риск перегрева. Что значительно улучшает качество работы отопительного котла и всей системы.

  Конечно же, есть и минусы, их не много, но знать о них надо:

  • дополнительные финансовые затраты при использовании гидрострелки: стоимость насоса, между котлом и стрелкой всегда устанавливают насос
  • дополнительные расходы на монтаж гидравлического разделителя, но эти затраты будут незначительными, если использовать модели гидрострелки в сборе с коллекторной группой (такие модели коллекторов как Север серии М и V, Север-Компакт).

  Давайте рассмотрим, как гидравлический делитель работает:

  Рассмотрим схему с двумя котлами:

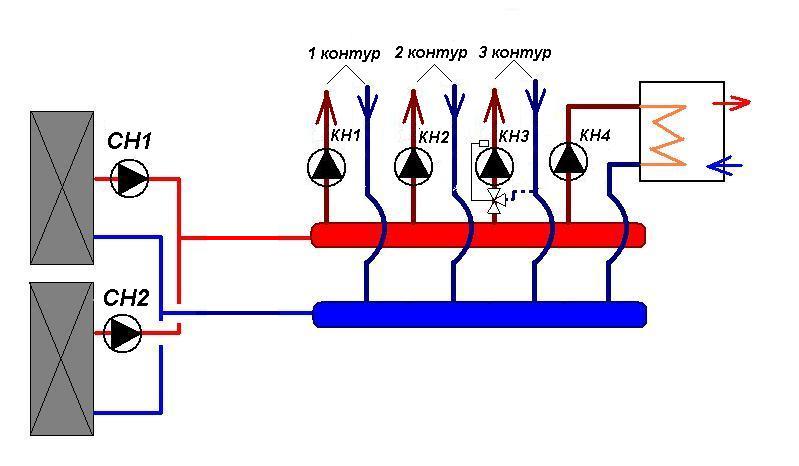

Схема отопления без гидрострелки

  • установлены два параллельных котла, они могут включаться для работы по очереди или одновременно. Для каждого котла установлен циркуляционный насосный агрегат (СН1 и СН2);
  • установлен коллектор для циркуляции четырёх контуров теплоносителя (два для контуров радиаторов, по одному для контура "теплый пол" и для присоединения бойлера нагрева воды):
         один контур отопления - рассмотрим с установкой циркуляционного насоса (КН1),
         второй отопительный контур - с применением насоса циркуляции более мощного, чем на первом контуре (КН2),
         третий будет контур "теплые полы" - узел с насосом (КН3) и трехходовым смесителем,
         четвертый контур - контур подогрева воды ГВС с насосом (КН4).

  Представленная схема системы проста в представлении, насосы котлов СН1 и СН2 могут работать как одновременно, так и по отдельности, они перекачивают нагретый котлами теплоноситель к коллекторам контура подачи системы отопления. Далее теплоноситель, в зависимости от потребности, при помощи насосов попадает из коллектора подачи в нужные зоны циркуляции теплоносителя, а при включении насоса бойлера и в теплообменник бойлера. Надо заметить, что при этой схеме насосы включаются произвольно, тогда когда это необходимо для работы того или иного контура:например когда необходимо подогревать "тёплый пол" включен мотор КН3, в это же время может понадобиться подогреть горячую воду и подключится мотор КН4, а также в произвольное время, если это потребуется по режиму работы, может включаться мотор КН2.

  Отрицательные особенности работы такой системы:

  • при независимой друг от друга работе насосов, постоянно изменяется расход через каждый отдельный контур и коллектор;
  • постоянно меняется разность давления между подачей и обраткой коллекторов, что влечет за собой постоянное изменение сопротивления, которое необходимо преодолевать насосам КН3 - КН4, так как насосы для циркуляции контуров отопления устанавливаются более мощные, чем другие. При этом насосы "борются между собой" и работают в экстремальном режиме, с перерасходом электричества и с нагрузками которые могут в короткие сроки привести насос к поломке, а в контуре отопления 1 вообще может начаться обратная циркуляция теплоносителя (при отсутствии обратного клапана), то есть отопление из обратки потянется в подачу и через насос КН2 пойдет в подачу второго контура отопления, а если обратный клапан установлен, то контур просто может остановиться.
  • из-за несогласованности работы системы, включения и отключения насосов по своей хаотичной надобности, систему невозможно сбалансировать и привести к какому ни будь определенному запроектированному режиму работы;
  • в какой то момент времени, может произойти отключение всех насосов (часто такое бывает в дневное время осенне-весеннего периода, когда нет необходимости обогревать дом), во время включения насоса какого либо контура, остывший теплоноситель поступит в теплообменники отопительных котлов. Из-за разницы температур между горячей подачей отопительного котла (резкий нагрев теплоносителя горелкой котла) и холодной обраткой котла (остывшая вода поступает из холодных труб системы отопления, так как насосы контуров были выключены) возникает ситуация когда чугунный теплообменник лопается из-за резкого температурного перепада;
  • когда, контур отопительной зоны 2 имеет высокую тепловую нагрузку, то соответственно необходимо использование более мощного циркуляционного мотора КН2, работа такого мотора (с высокой производительностью) будет забирать на себя большую часть теплоносителя, даже возможны моменты, когда этот мотор с насосом будет забирать теплоноситель от обратки котла и через обратку других контуров. Поэтому насосы на контуре 3 и контуре водоподогревателя будут выполнять работу с большими нагрузками, стараясь преодолеть более мощную работу насоса КН2, при всём этом контура будут постоянно недополучать необходимое количество теплоносителя.

  Поэтому подбирать насосные агрегаты КН1 и КН2 и насосы для остальных контуров становится затруднительной задачей (нет постоянного режима циркуляции через контура отопления и ГВС), так как циркуляторы зон 2,3,4 не будут работать в постоянном режиме, их напор и расход будут часто изменяться, получается, что практически невозможно подсчитать нужные параметры напора и производительности таким образом, чтобы в сумме расход котловых насосов был выше.

  Чтобы избежать сложностей с выбором циркуляционных насосов и привести систему в оптимально-сбалансированный рабочий режим, прибегают к применению гидравлических разделителей (гидрострелок), которые уравновешивают режим работы и обеспечивают постоянный проток расхода теплоносителя в контуре котла и контурах отопительной системы.

  Ниже представлена предыдущая схема, но уже с применением гидравлической стрелки:

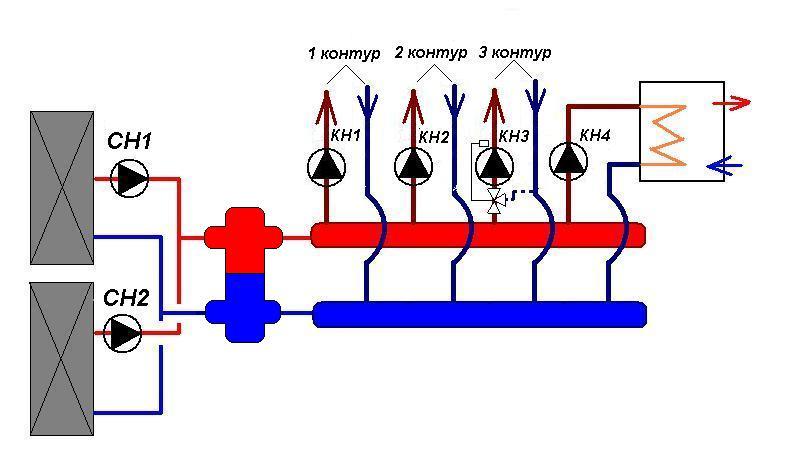

Схема отопления с гидрострелкой

  Схематично система практически не изменяется. В гидравлическую схему добавлен гидравлический разделитель в цепочке между отопительными котлами и коллектором системы отопления.

  В чем заключается работа гидрострелки:

  • гидравлическая стрелка разделяет систему котлового контура, от системы коллекторного контура к которому подведены отопительные контура с батареями отопления, контур "тёплые полы", соединение теплообменника бойлера для нагрева воды и т.д.;
  • конструкция гидрострелки сводит к нулю давление перепада между подающими и обратными трубами контура котла;
  • перепад давления будет неизменный и постоянный, независимо от работы котловых насосов СН1 и СН2 и отопительных насосов КН1 - КН4;
  • постоянная работа насосов СН1 и СН2 поддерживает стабильный расход и циркуляцию теплоносителя через котел, что ведёт к снижению разницу температуры отопительной жидкости между обраткой и подачей отопительного котла, это положительно влияет на чугунный теплообменник и сводит на нет риск его разрушения. В случае с котлами настенного типа - постоянный расход теплоносителя не даст перегреваться теплообменному агрегату и сохранит величину срока его службы.

  Ситуации, возникающие при работе гидрострелки в различных вариантах:

  Есть три режима, которые могут возникнуть при работе гидравлических разделителей, зависят они от подключения и отключения контуров теплоснабжения. На рисунках ниже вашему вниманию представлены эти режимы:

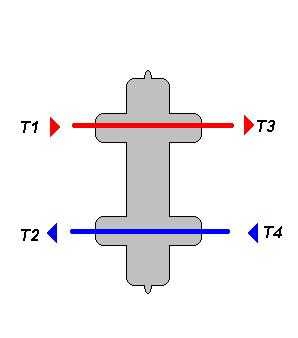

Схема гидрострелка Т1Т2=Т3Т4

  1. Общий расход котлового контура одинаков общему суммарному расходу на коллекторе отопления. Ситуация такой работы возникает в редких случаях. В таком режиме весь теплоноситель, нагреваемый котлами, отдается потребителям в систему отопления;

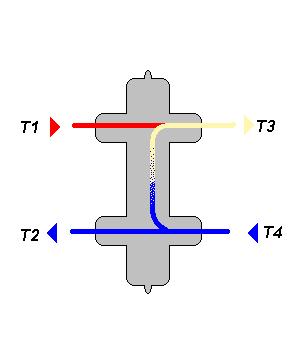

Схема гидрострелка Т1Т2Б<Т3Т4



  2. Общий суммарный расход наосов котлового контура, меньше чем насосов отопительных контуров. Этот режим возможен, когда работают не все котлы и их насосы отключены, так как возможно хватает работы одного котла, а необходимое количество теплоносителя, циркуляторы через гидрострелку, забирают из своей обратной части коллектора отопления. В таком случае проток в котловом контуре по-прежнему остается постоянный и достаточный для работы котла;

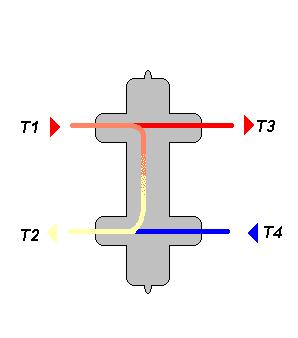

Схема гидрострелка Т1Т2>Т3Т4

  3. Общий суммарный расход отопительных контуров меньше расхода насосов котловых. Достаточно часто встречающийся режим работы, мощность насосов контура котлов подобрана правильно и имеет чуть больший расход, чем необходимо системе отопления. В этом режиме соответствуют все нормы расчета для правильной работы системы. Соответствующий подмес нагретого теплоносителя через гидрострелку в обратный патрубок котлов, а та же поступает достаточно необходимый объём теплоносителя в отопительные трубы отопления. Этот режим работы считается самым оптимальным, таким его берут за основу и принимают при проектировании системы.

  Правильный подбор для совместной работы насосов и гидравлического разделителя:

  • общий расход насосов котлового круга (малого круга) всегда быть должен больше суммы производительности всех циркуляционников на контурах теплопотребителей;
  • гидравлический разделитель нужно подбирать выше мощности самого котла или общей суммарной мощности котлов.

  В каких случаях необходимо применение гидрострелок (гидравлических разделителей):

  • когда используется котёл, с встроенным насосом, для использования теплоносителя в нескольких контурах отопления, с применением отдельных своих насосов.
  • при применении чугунных котлов с внешним насосом и несколькими отопительными контурами со своими отдельными насосами, в таком случае разделитель обеспечивает защиту котловых теплообменников от перепадов температур линий подачи и обратки, а так же постоянный расход теплоносительной жидкости;
  • в случае подключения прямых контуров потребителей, когда система работает в режиме вкл./выкл. насосов и без применения трехходовых смесителей

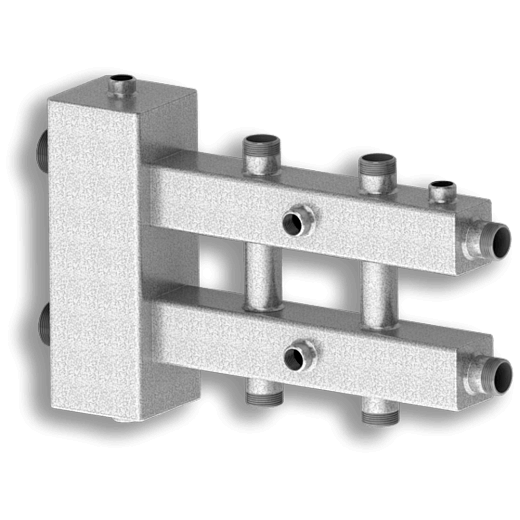

  • при малом размере котельной, в этих случаях применяют совмещенные коллекторы и гидроразделители в одно изделие, такими моделями являются Север М и Север V, а также Север-Компакт, изготовленные специально для использования с настенными котлами.

  Если у Вас остались вопросы по подбору, приобретению и способу установки выше описанного оборудования, наши консультанты ответят и подберут необходимый, для вас, гидроразделитель и гидроколлектор.
