Расширительный мембранный бак, выбор для автономных систем

  Любые системы, которые связанны в своей работе с жидкостью, будь то водоснабжение или отопление, должны быть надежными, и обеспечены предохранительными системами. Мембранный расширительный бак – это основной элемент упомянутых автономных систем. Название говорит само за себя, бак необходимо купить и установить, для компенсирования расширения или движения воды в закрытом трубопроводном контуре. В системах где нагревается вода, расширитель применяют для поглощения им, увеличенного объёма количества жидкости во время прогрева, а вот в системе холодного снабжения водой мембранный накопитель ставят для сглаживания гидроудара. Этот простой элемент системы состоит из ёмкости со встроенной эластичной резиновой "грушей" внутри, или попросту надвое разделенного бака той же резиновой мембранной, в одной части которого находится воздух, он в отличие от жидкости имеет физическую способность сжиматься и расширятся, а в другой части рабочая жидкость.

  Рассмотрим отдельно применение бака в системе теплоснабжения и системе водоснабжения.

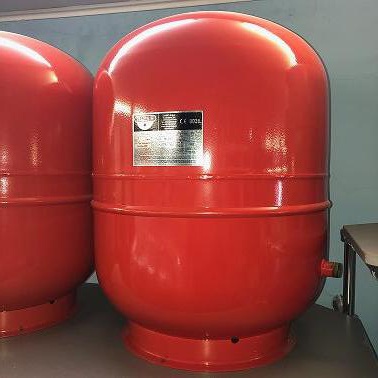

  Расширительный бачёк для системы отопления.

  Во время нагревания отопительной жидкости, в системе заметно увеличиваются показатели давления теплоносителя, вследствие физического увеличения его объёма. Жидкость, по своим свойствам, практически не имеет способность сжиматься, и если система отопления герметичная, то данное явление с большой вероятностью приведёт к порыву труб или к поломке отопительного котла. Для предотвращения такой ситуации, можно было бы просто обойтись предохранительным клапаном, который при возможном превышении давления будет сбрасывать его, во внешнюю среду, но если бы не один обратный фактор.

   Мы знаем, что при охлаждении жидкость сжимается, и на объем воды, которая будет сброшенной предохранительным клапаном, необходимо будет компенсировать потерянный объем или туда будет проникать воздух через многочисленные соединения, вследствие возникшего вакуума. В дальнейшем будет наблюдаться образование воздушных пробок в трубах и радиаторах – это проблема для циркуляции отопительной системы отопления, что приводит к перегреву котла и насосов. Контроль завоздушенности и выпуск воздуха в ручном режиме не целесообразен.

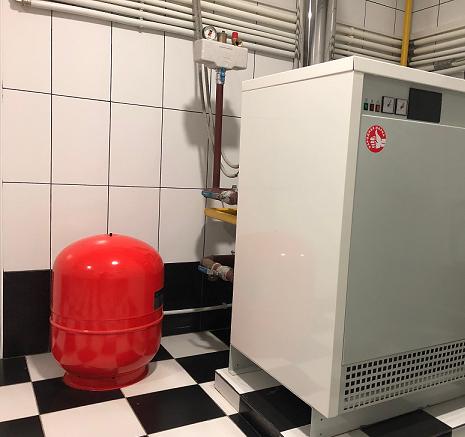

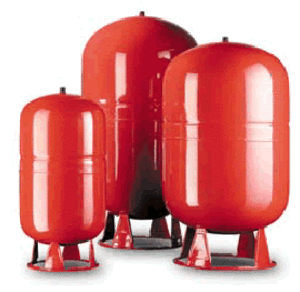

  Поэтому эту проблему решают покупкой и  установкой мембранной расширительной ёмкости которая подключается к отопительной системе одной трубой. При нагревании избыточное давление в отопительном контуре поглощается объёмом бака, а при остывании компенсируется из него же, что позволяет задать стабильную работу отопительного контура. Расширители, для тепловых систем, различны по своим формам, размеру и объёму. Подбирают их индивидуально для каждого котла и отопительной схемы.

  Мембранный бак для водяного снабжения.

  Бак гидроаккумуляторный при водоснабжении необходим для получения резерва воды со стабильным давлением в точках водоразбора. Для этих целей приобретают и используют закрытую ёмкость мембранного типа. Она состоит из емкости, внутри которой находится диафрагма из резины. Мембрана разделяет ёмкость на воздушную камеру и водную камеру. При работе электронасоса в трубопроводе повышается давление, и водяная часть камеры заполняется водой. Объем камеры с воздухом при этом сжимается. Чем выше нагнетаемое давление, тем меньше становится объём камеры с воздухом.

  Водяной гидроаккумулятор нужен для:

• Подачи воды под давлением, при отключённом водяном насосе
• Сглаживания гидроударов, возникающих попавшим в трубу воздухом или при резком открывании/закрывании перекрывающего крана
• Подачи под давлением некоторого оставшегося количества воды, без насоса
• Защиты насосного оборудования от лишнего износа

  Применение мембранного бака, при небольшом потреблении воды, исключает кратковременное включение насоса, а потребление воды покрывается за счёт жидкости, находящейся под давлением в баке.

  Типы мембранных приборов

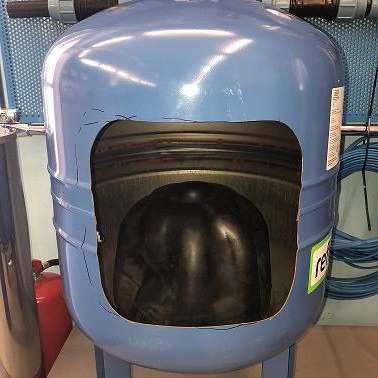

  Бак с заменяемой мембраной

  Основная особенность – возможность разбора бака и замены мембраны. Вынимается она через фланец, который расположен в нижней части бака и крепится несколькими болтами. Приборы большого объема, оснащаются ниппелем в верхней части, для удержания мембраны вдоль полости ёмкости. Важной особенностью такой конструкции является то, что находящаяся в баке рабочая вода, находится в резиновом "чулке" мембраны и не касается с внутренней стенкой бака. Эта особенность исключает возможность коррозии металла корпуса, а воду от загрязнения частицами ржавчины. Изготавливаются такие мембранники как горизонтального, так и вертикального типа. Конструкции со сменной мембраной являются более долгими по сроку эксплуатации, так как основной рабочий элемент имеет возможность замены, а жидкость не касается внутренней части металлического корпуса.

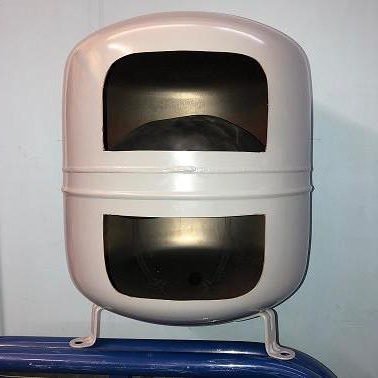

  Устройство со встроенной мембранной

  Особенностью таких устройств является жестко закрепленная резиновая диафрагма, которая делит ёмкость внутри бачка на две части. Конструкция является не разборной и не имеет возможности замены мембраны и ремонта, следовательно, при разрыве диафрагмы или других неисправностях, оборудование необходимо будет полностью заменить. Конструкция этого устройства довольно проста, в одной части ёмкости находится воздух, в другой части вода, которая внутри прямо контактирует с металлической поверхностью прибора. При частых пополнениях системы новой водичкой, может спровоцировать ее быструю коррозию, так как в свежей воде присутствует много растворенного кислорода, что провоцирует реакцию коррозии металла. При производстве, части внутри металлической поверхности покрываются определенным раствором, который образует пленку, для предотвращения контакта жидкости с металлом и уменьшения процесса появления ржавого налета на поверхности металла и загрязнения рабочей воды. Однако это защитное покрытие не гарантирует долговечность. Выпускаемая продукция устройств бывает для горизонтального или вертикального типа монтажа.

  При использовании, такая разновидность мембранного бака, с незаменяемой диафрагмой, предполагает, что вода касается металлических стенок устройства и не может использоваться для питьевых целей.

  Как правильно подобрать прибор?

  Параметром, на основании которого подбирается мембранный бак, берётся объём жидкости в системе отопительных труб или водопровода.

  При выборе расширителя для системы отопления, всё просто. Можно применить общий подбор - 10% от объемного количества жидкости системы отопления. Или более точно рассчитать по формуле A=ВхС/K, где А - объём бака, B - показатель расширения теплоносителя при нагреве, K - эффективный показатель мембранного бака.

  Выбирая бак для системы водоснабжения расчет немного сложнее. В расчёт берут такие цифры как:

• Количество людей, которые будут использовать водоснабжение.
• Число точек разбора воды, в количество которых входят душ, мойки, раковины и бытовая техника.
• Ситуация, что вода будет необходима нескольким потребителям в моменте одновременно.
• Возможное количество «пуск-стоп» циклов насоса за один час.

  Опытные монтажники при выборе расширительного бака используют ориентировочные показатели:

• Если количество потребителей не более трех, а номинальная производительность установленного насоса до 2 куб. м в час, ставится литраж бачка от 20 до 24 л.

• Если количество потребителей до восьми, а насосная производительность в районе 3,5 куб. м в час подбирается гидробак объемом от 50...60 л.
• Если количество потребителей больше десяти и номинальная производительность вашего насоса в районе 5...6 куб. м в час, подбирают гидроаккумулятор на 100 л. или больше.

  При выборе необходимого объема ёмкости стоит помнить, что чем меньше бак, тем чаще будет включаться насос, тем больше вероятность не стабильного давления в системе. Так же это оборудование используется и в качестве резервуара для наличия лишнего запаса воды. Если это требуется, то объем гидроаккумулятора корректируется, в большую сторону.

  Выбирая бак мембранный по техническим характеристикам, стоит особо обратить внимание на фирму производителя. Покупка не дорого, мембранного расширительного бака, не всегда считается разумным решением, такое приобретение в будущем может обернутся гораздо значимыми расходами. Так как ёмкость устанавливается в помещении, значит, при его течи вода будет затапливать место установки. Не качественная резина, при использовании в системе питьевого водоснабжения, будет негативно влиять на химический состав питьевой водички, а значит и на результаты здоровья людей.

  Особенности самостоятельной установки

  По способу монтажа многие расширительные бачки делятся на две разновидности, для установки в вертикальном или горизонтальном положении. Отличительных особенностей в работе между ними нет. Выбор исполнения бака горизонтального или вертикального типа, обусловлен характеристиками помещения, где размещается оборудование. Во время монтажа следует придерживаться таких рекомендаций:

• Бак мембранный размещается так, чтобы мастеру можно было беспрепятственно обойти его для осмотра и обслуживания.
• Важно предусмотреть демонтаж соединения, для возможной замены или проведения ремонта оборудования.
• Размер трубы подсоединения не желателен меньше, чем диаметр соединительного штуцера.
• Необходимо организовать заземление корпуса устройства, для предотвращения возникновения электролитической коррозии от блуждающих токов.

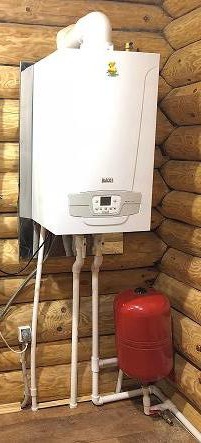

  Прибор подсоединяется к напорному патрубку насоса, при монтаже систем водоснабжения. А в отопительных системах, прибор подсоединяется к подающей трубе котла. Между насосом или трубой подсоединения и расширителем не допускается подключение любых элементов, которые могут создать гидравлическое сопротивление системы.

  Долговечность работы системы выполняется только при соблюдении условий профессионального подбора и грамотной установки прибора. Поэтому при недостаточном опыте лучше не проявлять инициативу самодеятельности, а обратиться к специалистам с квалификацией, которые правильно установят любое мембранное устройство.

  Профессиональный расчет и подбор, выше описанного устройства, можно получить у грамотных консультантов компании "Водная техника" г. Самара. Вся продукция  предлагается для покупки, в наличии, с регионального склада оптом и в розницу. г. Самара, ул.Аэродромная, дом 58А, тел. +7 846 2 707 888.
